概 述

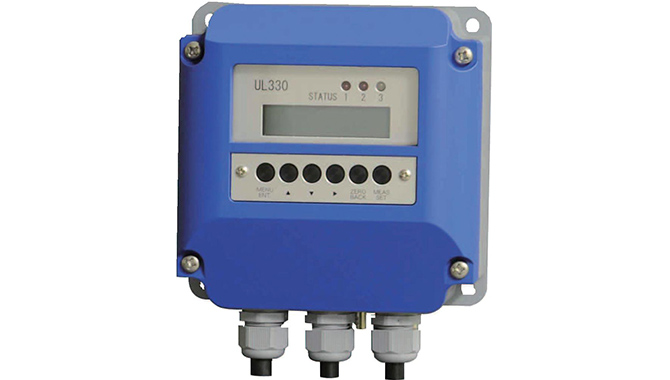

UL330 是傳播速度差法的外夾式超聲波流量計，可在公稱口徑為25mm 至 400mm 的金屬以及塑料配管上進行流量測量。此外，檢測器（超聲波傳感器）采用外夾方式安裝在配管外部，可與測定流體呈完全非接觸狀態，不必?fù)?dān)心粒子、金屬離子等異物的混入、藥液對   傳感器的腐蝕、以及流量計的設置所產生的壓力損失。

特 點

? UL330（外夾式超聲波流量計）是在配管外側安裝傳感器，因此， 即便是已有管道也無需進行改造施工。
? 通過采用 DSP 和高速 AD 轉換器，實現了流量測量的高速化（零交叉測量的高速化），提高了耐氣泡性能。
? 因采用完全非接觸測定方式，可完全防止粒子的產生以及金屬離子  的混入。
? 因測定管內無傳感器的凸起物，所以不會有流量計設置時產生的壓  力損失。
? 超聲波流量計不受流體壓力和電導率的影響。
? 無移動部件，具有很高的長期穩定性。
? 標準配備正反流量顯示?累積顯示?模擬輸出?脈沖輸出?流動狀態輸出。
測定原理

如圖 1 所示，在流體中，以角度 ψ 傳播超聲波后，流量的正方向 A
→ B 和反方向 B → A 的傳播會產生時間差。傳播時間分別為
tab = 2L /Vab = 2L / (Co +Vm ?cos ψ )
tba = 2L /Vba = 2L / (Co –Vm ? cos ψ )
在此
2L : A-B 間的距離
Vm : 流體的平均流速
Co : 流體靜止時的超聲波傳播速度Vab, Vba : A-B, B-A 間的超聲波傳播速度tab, tba : A-B, B-A 間的超聲波傳播時間ψ : 超聲波的傳播角度

產品資料下載：UL330-夾管式超聲波流量計.pdf
